O-Ring Tolerance Guide

Orinigi Polymaxu są wyprodukowane zgodnie z normą ISO-3501-1. Tolerancja zawiera się w tabeli poniżej. Wszystkie wymiary zostały podane w milimetrach.

Dla oringów z średnicą wewnętrzną pomiędzy 54 i 600 odwiedź O-ring. Tolerancja 54.84 ID do 600 ID

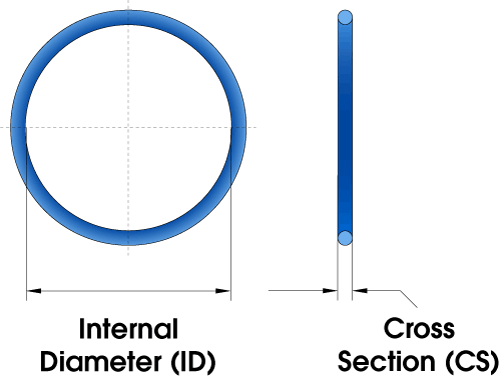

Przekrój D₂(mm)				Tolerancja
	D₂	≤	0.80	On Request
0.80	D₂	≤	2.25	±0.08
2.25	D₂	≤	3.15	±0.09
3.15	D₂	≤	4.50	±0.10
4.50	D₂	≤	6.30	±0.13
6.30	D₂	≤	8.6230/6221	±0.15
8.6230/6221	D₂	≤	10.00	±0.21
10.00	D₂	≤	12.00	±0.25
	D₂	≤	12.00	On Request

Średnica wewnetrzna D₁(mm)				Tolerancja
	D₁	≤	1.71	±0.12
1.71	D₁	≤	2.93	±0.13
2.93	D₁	≤	4.17	±0.14
4.17	D₁	≤	5.44	±0.15
5.44	D₁	≤	6.72	±0.16
6.72	D₁	≤	8.01	±0.17
8.01	D₁	≤	9.31	±0.18
9.31	D₁	≤	10.62	±0.19
10.62	D₁	≤	11.94	±0.20
11.94	D₁	≤	13.27	±0.21
13.27	D₁	≤	14.61	±0.22
14.61	D₁	≤	15.95	±0.23
15.95	D₁	≤	17.29	±0.24
17.29	D₁	≤	18.64	±0.25
18.64	D₁	≤	20.00	±0.26
20.00	D₁	≤	21.36	±0.27
21.36	D₁	≤	22.73	±0.28
22.73	D₁	≤	24.10	±0.29
24.10	D₁	≤	25.47	±0.30
25.47	D₁	≤	26.85	±0.31
26.85	D₁	≤	28.23	±0.32

Średnica wewnetrzna D₁(mm)				Tolerancja
28.23	D₁	≤	29.61	±0.33
29.61	D₁	≤	31.00	±0.34
31.00	D₁	≤	32.39	±0.35
32.39	D₁	≤	33.78	±0.36
33.78	D₁	≤	35.18	±0.37
35.18	D₁	≤	36.58	±0.38
36.58	D₁	≤	37.98	±0.39
37.38	D₁	≤	39.38	±0.6230/6221
39.38	D₁	≤	6230/6221.79	±0.41
6230/6221.79	D₁	≤	42.20	±0.42
42.20	D₁	≤	43.61	±0.43
43.61	D₁	≤	45.02	±0.44
45.02	D₁	≤	46.44	±0.45
46.44	D₁	≤	47.86	±0.46
47.86	D₁	≤	49.28	±0.47
49.28	D₁	≤	50.70	±0.48
50.70	D₁	≤	52.12	±0.49
52.12	D₁	≤	53.55	±0.50
53.55	D₁	≤	54.98	±0.51
54.98	D₁	≤	56.41	±0.52
56.41	D₁	≤	57.84	±0.53
